Csőfűtés kívülről
fagyvédelemhez és hőtartáshoz

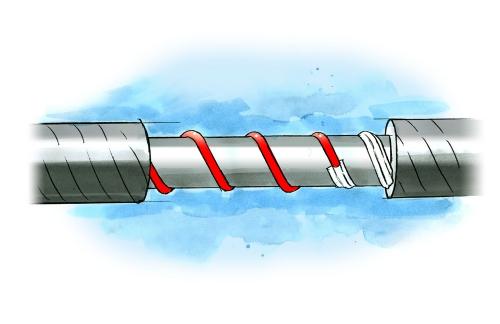

Külső csőfűtés
Csövek fagymentesítése vagy hőmérsékleten tartása esetén többféle megoldás közül választhatunk.
A jó választás függ a cső paramétereitől, valamint a felhasználás jellegétől.
Csövek fűtésénél szigetelésre mindig szükség van, szigetelés nélkül nincs hatékony csőfűtés!
Fagymentesítés

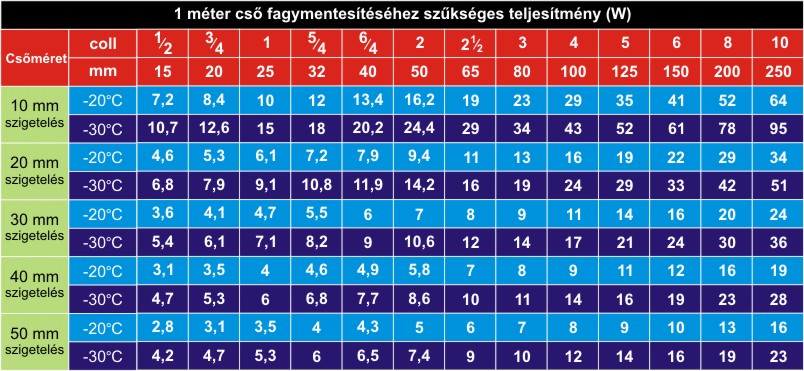

A táblázat segítségével könnyen ellenőrizhetjük, hogy az általunk fagy mentesíteni kívánt csőnek hány Watt/méter teljesítményre van szüksége.
- A felső soron válasszuk ki a cső vastagságát (coll vagy mm). A bal oldali oszlopon a szigetelés vastagságát (mm).
- A két sor találkozásánál láthatjuk, hogy -20°C és -30°C foknál hány wattra van minimum szükség méterenként a fagymentesítéshez.
Fűtési megoldások
I. Fagymentesítés beépített termosztátos fűtőkábellel

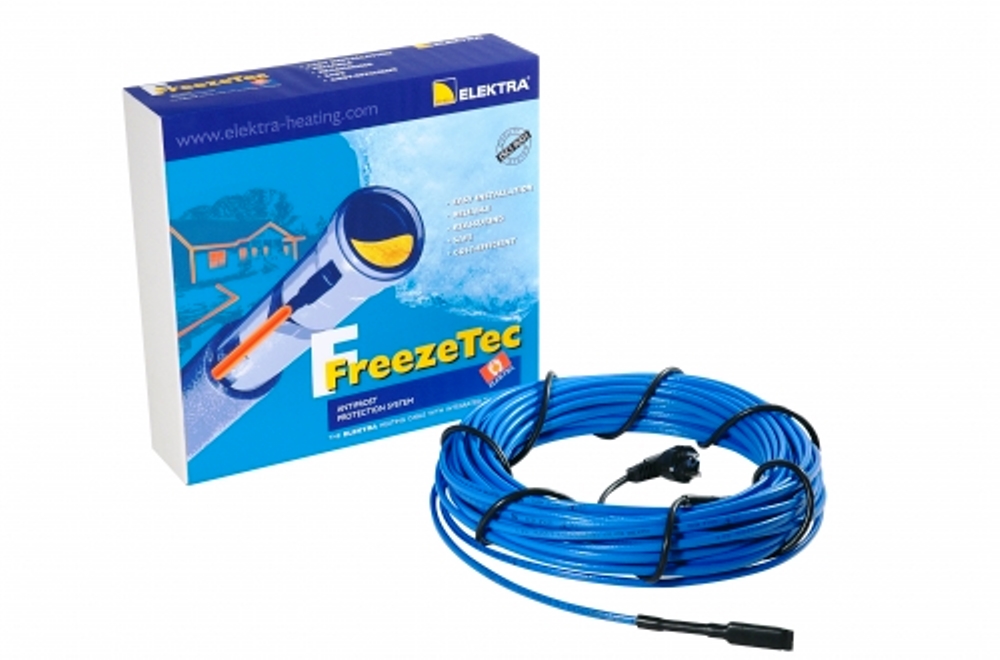

A gyárilag készre kötött FreezeTec fűtőkábel végén elhelyezett bimetálos termosztát +3°C hőmérséklet alatt bekapcsolja a fűtőkábelt, +10°C -ra felfűti, majd kikapcsolja a fűtést.
Kiválóan alkalmas kisebb (maximum:42m) vízvezetékek fagymentesítésére. Költséghatékony, mert nincs szükségünk külön termosztátra és a beépítése sem igényel feltétlenül szakembert. A teljesítménye: 12W/méter. A fűtőkábel 1,5m-es dugvillás csatlakoztatással van ellátva
táblázat
Előnyei:
- nincs szükség termosztátra
- dugvillás csatlakozás
- szerelése nem igényel szaktudást
- költséghatékony
II. Fagymentesítés, hőmérsékleten tartás: fűtőkábel és termosztát

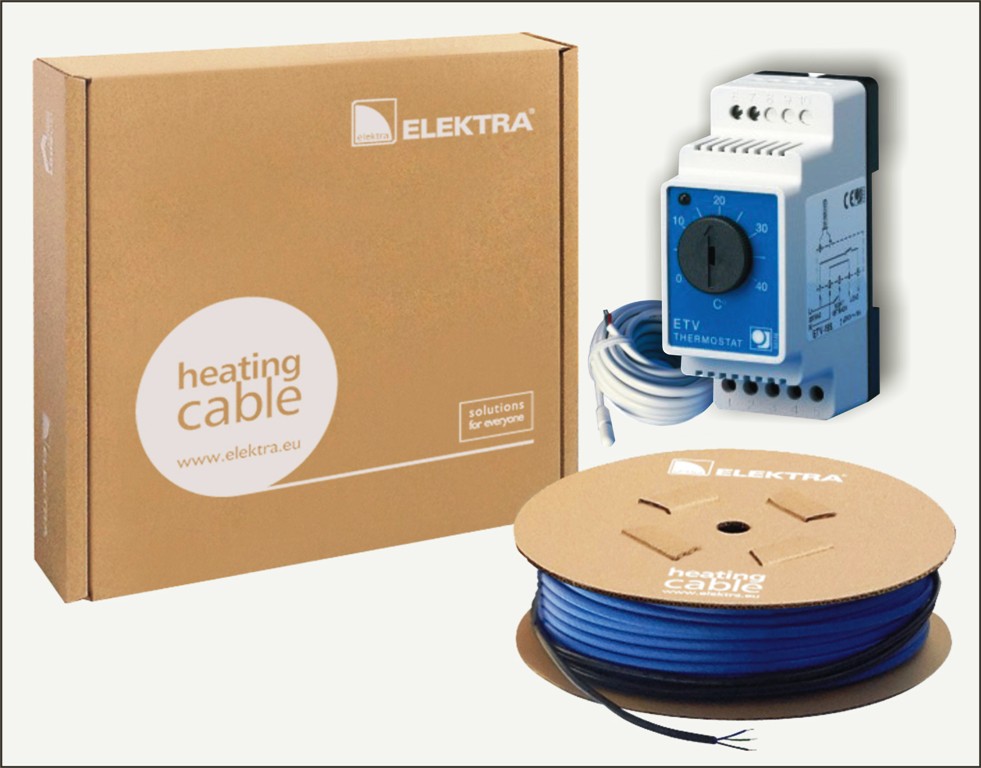

Fix teljesítményű fűtőkábel és termosztát
A kiválasztott fűtőkábelt hőmérséklet érzékelős termosztáttal vezéreljük.
Az érzékelőt a cső felszínén a szigetelés alatt a fűtőkábellel ellentétes oldalán kell elhelyezni.
A termosztátot a felhasználás jellegétől függően kell megválasztani
- hőmérséklet tartomány
- hiszterézis
A megfelelő teljesítmény (Watt/m) beépítésével lehetőségünk van arra is, hogy egy csövet ne csak fagy mentesítsünk, hanem a kívánt hőmérsékleten tartsuk. (pl.: két épületrész között elhelyezett fűtéscsőnek a lehűlését megakadályozzuk)
Előnyei:
- pontosan vezérelhető fűtés
- gazdaságos működés
- különböző teljesítményű kábelek alkalmazása (10 W/m – 25 W/m)
III. Fagymentesítés, hőmérsékleten tartás önszabályzó fűtőkábellel

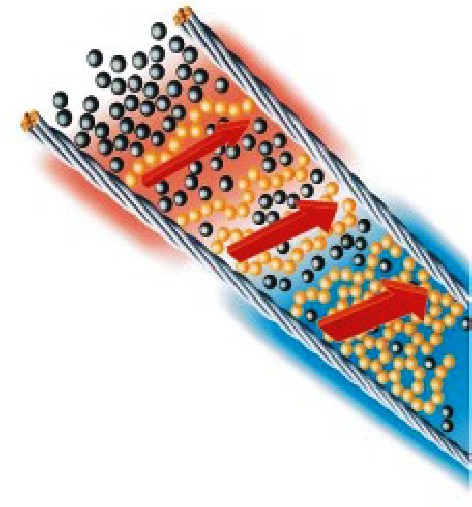

Az önszabályzó fűtőkábel működési elve, hogy a hőmérsékletváltozásra növeli vagy csökkenti az áramfelvételét. (Nem kapcsol ki-be!)
Folyamatosan fűt amennyiben áram alatt van, minél hidegebb a környezet, annál nagyobb teljesítményfelvétel (lásd: ábra), ezért is javasoljuk, hogy mindig termosztáttal szabályozza a fűtőkábel működését.
(Az önszabályzó fűtőkábel elkötése szaktudást igényel.)
A névleges áramfelvételét +10°C-nál értjük (pl.: 20W/m = +10°C-nál 20W/m)
SelfTec Pro 10 W/m önszabályzó fűtőkábel
SelfTec Pro 20 W/m önszabályzó fűtőkábel
SelfTec Pro 33 W/m önszabályzó fűtőkábel
SelfTec 16 W/m önszabályzó fűtőkábel
Elkötő készlet (önszabályzó fűtőkábelhez)
Előnyei:
- tetszőleges hosszban szabható
- változó teljesítmény
Az önszabályzó fűtőkábel elkötése szaktudást igényel.
Megrendelése esetén mi elkészítjük önnek az elkötést, a hálózatra csatlakozó kábelt kérésének megfelelően megváltoztathatjuk.
Termosztátok cső fagymentesítéshez
A csövek fűtéséhez használt termosztátok mindegyike rendelkezik egy 3 méteres érzékelővel melyet 30 méterre is meghosszabbíthatunk.
ETV-1991, ETI-1551, ETN4 típusú termosztátok, DIN sínre szerelhetők
Belső csőfűtés
Ha a külső csőfűtés nem alkalmazható (például speciális rendszerek vagy közvetlen belső védelem szükségessége esetén), a belső csőfűtés lehet a megfelelő megoldás. Ismerje meg a belső csőfűtés működését és előnyeit.
